Die Breitband-Stromwandler der PMK LILCO 13 Serie sind in der Lage, Stromwellenformen über eine Bandbreite, die sich vom Sub-Hertz-Bereich bis über 50 MHz erstreckt, originalgetreu wiederzugeben. Unabhängig davon, ob es darum geht, Impulse von Tausenden von Ampere oder Milliampere Ströme in If- oder hf-Leistungselektronikschaltungen zu messen, die Stromwandler der PMK LILCO 13 Serie sind in der Lage diese Anwendungen zu erfüllen. Verwenden Sie ausschließlich isolierte Kabel um deren Stromfluss zu messen.



Spezifikationen

Bestell

nummer

Output

[V/A]

RECTANGULAR PULSE SINEWAVE

Ipeak/f

[A/Hz]

DC sat.

Current

Isat [A]

Max rms

Current

Irms [A]

Peak

Current

Ipeak [A]

Droop

[%/ms]

Rise time

[ns]

I-t capability -3dB Bandwidth

No bias

[mA s]

With bias

[mA s]

lf [Hz] hf [MHz]
13E0050 0,05 3,3 40 660 1200 5,3 10 4,1 22 100 10000
13G0050 0,05 0,25 40 1200 2200 0,5 10 8 3 100 10000
13W0050 0,05 0,06 40 1200 2200 0,1 10 3 0,25 100 10000
13E0100 0,1 10 16 220 400 16 25 1,4 22 60 5000
13G0100 0,1 1 16 400 700 1,6 25 2,5 3 60 5000
13W0100 0,1 0,15 16 300 540 0,3 25 2 0,25 60 5000
13E0200 0,2 37 14 60 110 60 30 0,38 22 33 2500
13G0200 0,2 4 14 100 200 10 30 0,7 3 33 2500
13W0200 0,2 0,6 14 40 70 1 30 0,25 0,25 33 2500
13E0500 0,5 220 10 10 18 360 40 0,062 22 14 1000
13G0500 0,5 20 10 15 30 35 40 0,12 3 14 1000
13W0500 0,5 3 10 7 13 5 40 0,04 0,25 14 1000
13E1000 1 880 7 2,5 4,5 1400 60 0,016 22 7 500
13G1000 1 70 7 4 7 130 60 0,03 3 7 500
13W1000 1 12 7 4 7 30 60 0,02 0,25 7 500

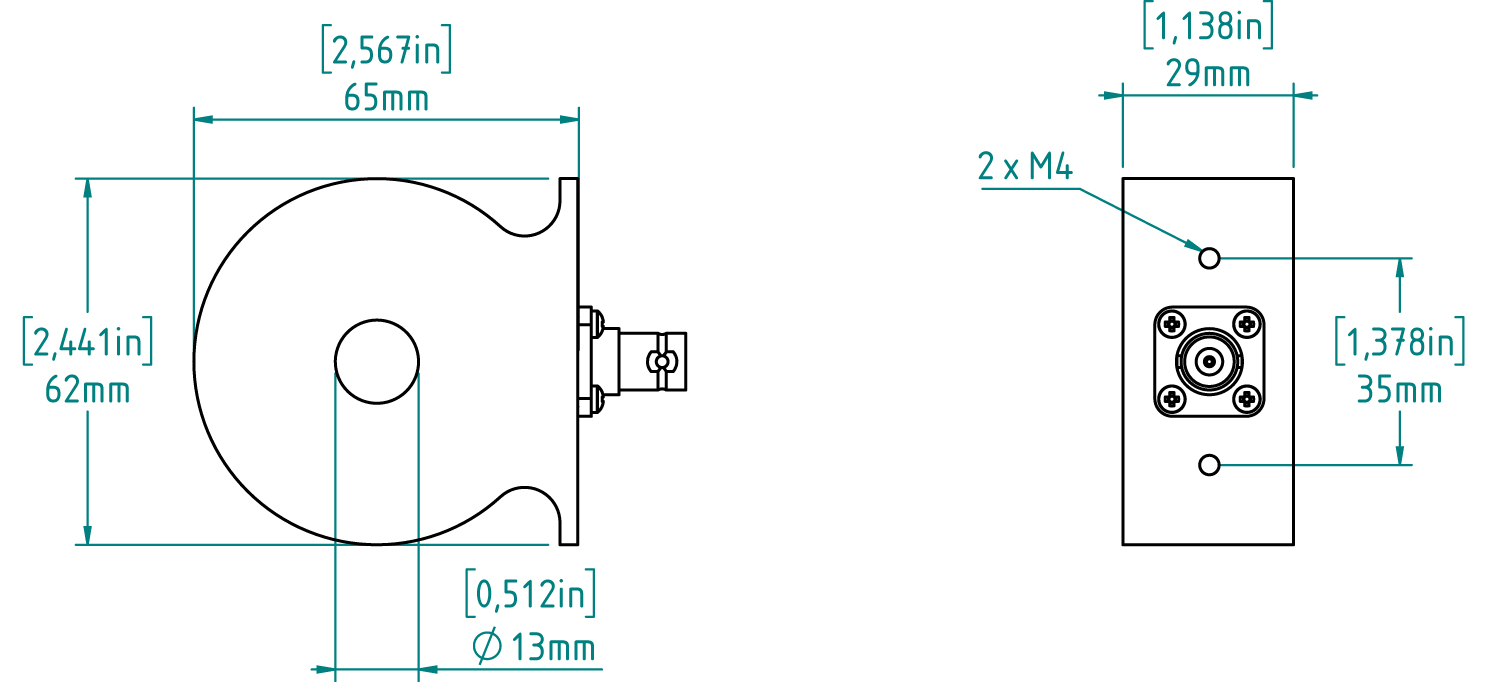

Abmessungen







→ Download Datenblatt



Zubehör

BestellnummerArtikelDämpfungs- verhältnisDämpfungs- toleranzFrequenzbereichAusgangs- impedanzEingangsleistung, RMS

auf den Merkzettel

ATT10BNCSDämpfungsglied 20dB±0,25dBDC - 50MHz50Ω± 1%2,25W

Das Dämpfungsglied ATT10BNCS wird verwendet, um die untere Grenzfrequenz um den Faktor 10 zu reduzieren, das I-t (Produkt aus Strom und Zeit) zu erhöhen sowie den Droop (Dachschräge) und den Ausgangsfaktor von PMK LILCO-Stromwandlern zu reduzieren.



Die Dämpfung des Ausgangs eines terminierten LILCO Stromwandlers wird durch Verringerung des Ausgangswiderstands des Stromwandlers erreicht. Der interne Shunt-Widerstand des LILCO Stromwandlers beträgt normalerweise 50 Ω. Durch Verwendung von ATT10BNCS sinkt das Ausgangssignal in V/A um den Faktor 10.



Bei Fragen zu unseren Produkten wenden Sie sich bitte an unseren Vertrieb.
