Die Breitband-Stromwandler der PMK LILCO 58 Serie sind in der Lage, Stromwellenformen über eine Bandbreite, die sich vom Sub-Hertz-Bereich bis über 30 MHz erstreckt, originalgetreu wiederzugeben. Unabhängig davon, ob es darum geht, Impulse von Tausenden von Ampere oder Milliampere Ströme in If- oder hf-Leistungselektronikschaltungen zu messen, die Stromwandler der PMK LILCO 58 Serie sind in der Lage diese Anwendungen zu erfüllen. Verwenden Sie ausschließlich isolierte Kabel um deren Stromfluss zu messen.



Spezifikationen



Bestell

nummer

Output

[V/A]

RECTANGULAR PULSE SINEWAVE

Ipeak/f

[A/Hz]

DC sat.

Current

Isat [A]

Max rms

Current

Irms [A]

Peak

Current

Ipeak [A]

Droop

[%/ms]

Rise time

[ns]

I-t capability -3dB Bandwidth

No bias

[mA s]

With bias

[mA s]

lf [Hz] hf [MHz]
58EH010 0,01 0,38 80 13000 24000 0,5 5 85 55 400 25000
58MH010 0,01 0,025 80 13000 24000 0,04 5 85 2 400 25000
58E0020 0,02 0,6 200 12000 20000 0,8 2 70 55 500 20000
58M0020 0,02 0,04 200 12000 20000 0,06 2 70 2 500 20000
58E0050 0,05 1,5 80 3400 6000 2,5 5 20 55 200 10000
58M0050 0,05 0,1 80 3400 6000 0,15 5 20 2 200 10000
58E0100 0,1 6 40 1000 1800 10 10 6 55 100 5000
58EH100 0,1 15 20 400 700 20 20 2 55 100 2500
58M0100 0,1 0,3 40 1000 1800 0,5 10 6 2 100 5000
58MH100 0,1 1 20 400 700 1 20 2 2 100 2500
58E0200 0,2 25 20 200 360 40 20 1 55 50 2500
58M0200 0,2 2 20 200 360 4 20 1 2 50 2500
58M0500 0,5 9 20 40 70 15 20 0,2 2 20 1000
58M1000 1 30 14 10 18 40 30 0,06 2 12 500

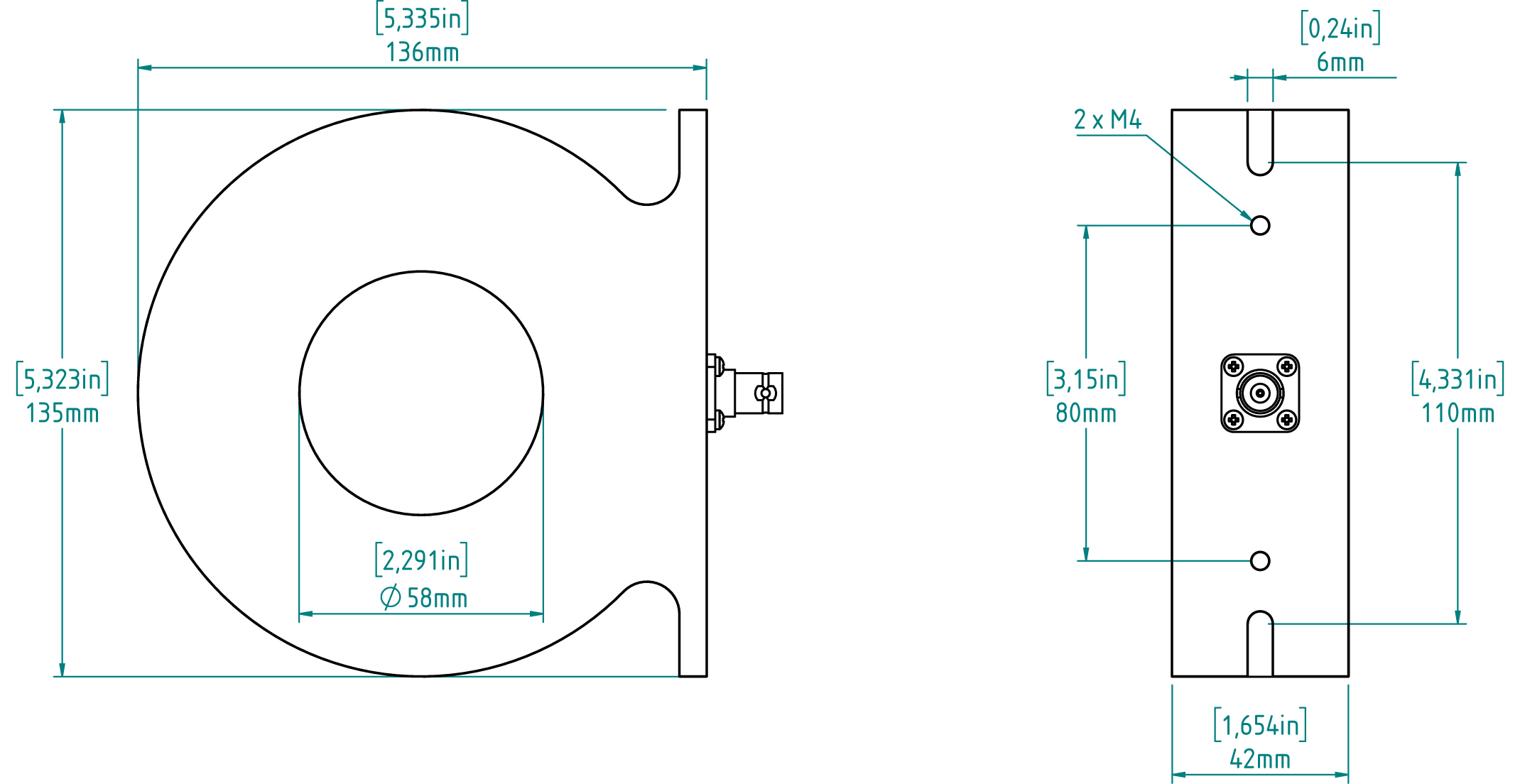

Abmessungen







→ Download Datenblatt



Zubehör

BestellnummerArtikelDämpfungs- verhältnisDämpfungs- toleranzFrequenzbereichAusgangs- impedanzEingangsleistung, RMS

auf den Merkzettel

ATT10BNCSDämpfungsglied 20dB±0,25dBDC - 50MHz50Ω± 1%2,25W

Das Dämpfungsglied ATT10BNCS wird verwendet, um die untere Grenzfrequenz um den Faktor 10 zu reduzieren, das I-t (Produkt aus Strom und Zeit) zu erhöhen sowie den Droop (Dachschräge) und den Ausgangsfaktor von PMK LILCO-Stromwandlern zu reduzieren.



Die Dämpfung des Ausgangs eines terminierten LILCO Stromwandlers wird durch Verringerung des Ausgangswiderstands des Stromwandlers erreicht. Der interne Shunt-Widerstand des LILCO Stromwandlers beträgt normalerweise 50 Ω. Durch Verwendung von ATT10BNCS sinkt das Ausgangssignal in V/A um den Faktor 10.
